狄耐克款可视对讲配置

---

---

# 可视对讲配置操作说明

##### （狄耐克屏搭配狄耐克门口机）

## 一、线路连接

调试时线路连接参考图如下：

![](/media/202511/1_1763641282.png)

## 二、狄耐克门口机配置

#### 1、进入系统设置

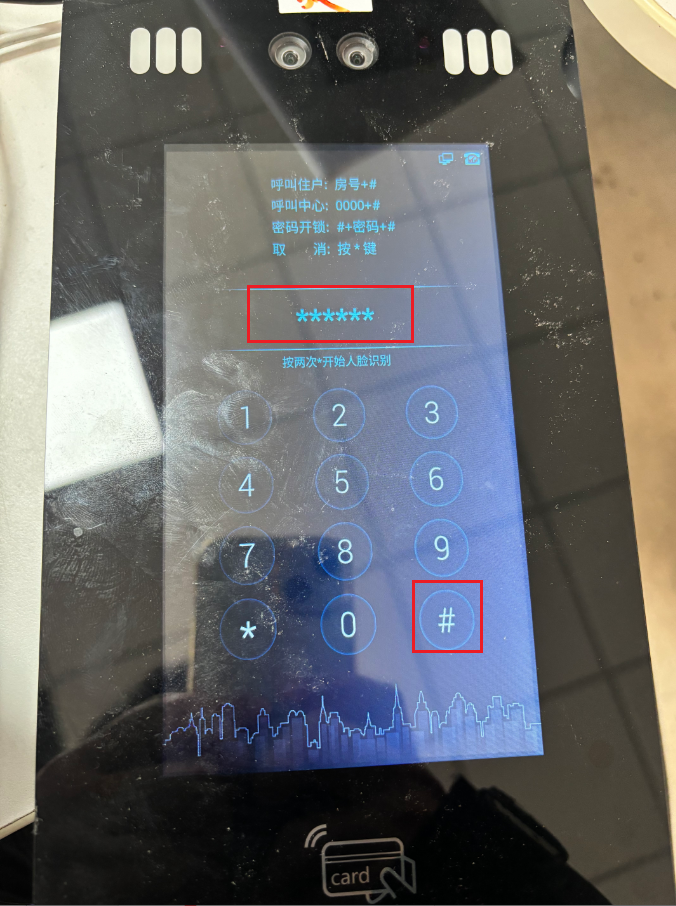

在门口机上点击两次“#”，输入工程密码（123456），然后点击“#”进入系统设置

![](/media/202511/2_1763641292.png)

![](/media/202511/3_1763641302.png)

#### 2、配置设备设置

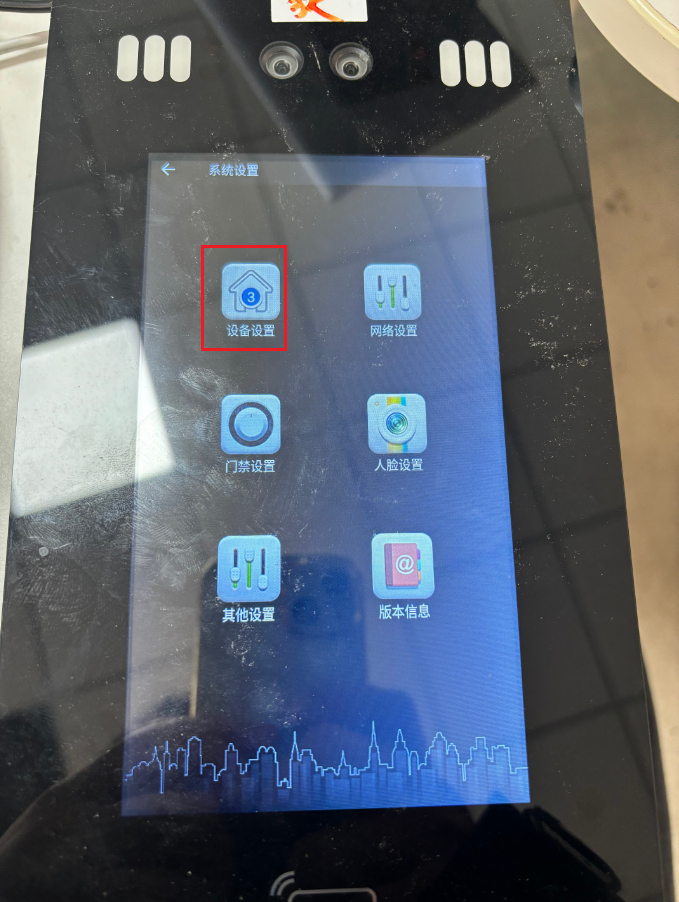

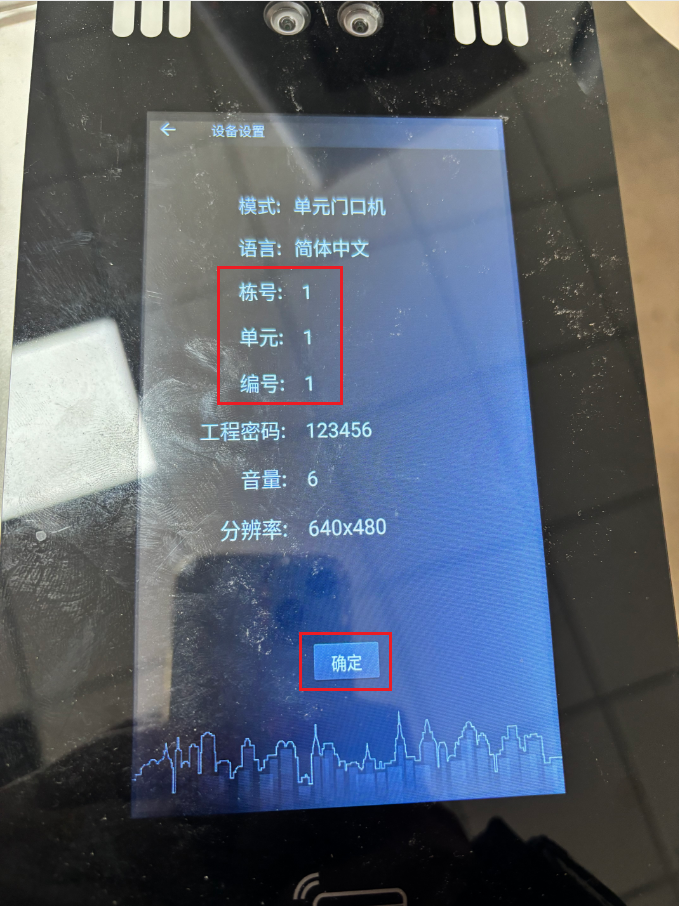

在系统设置界面点击进入设备设置界面，并配置栋号、单元、编号，配置完成后点击确定

![](/media/202511/4_1763641310.png)

#### 3、配置网络设置

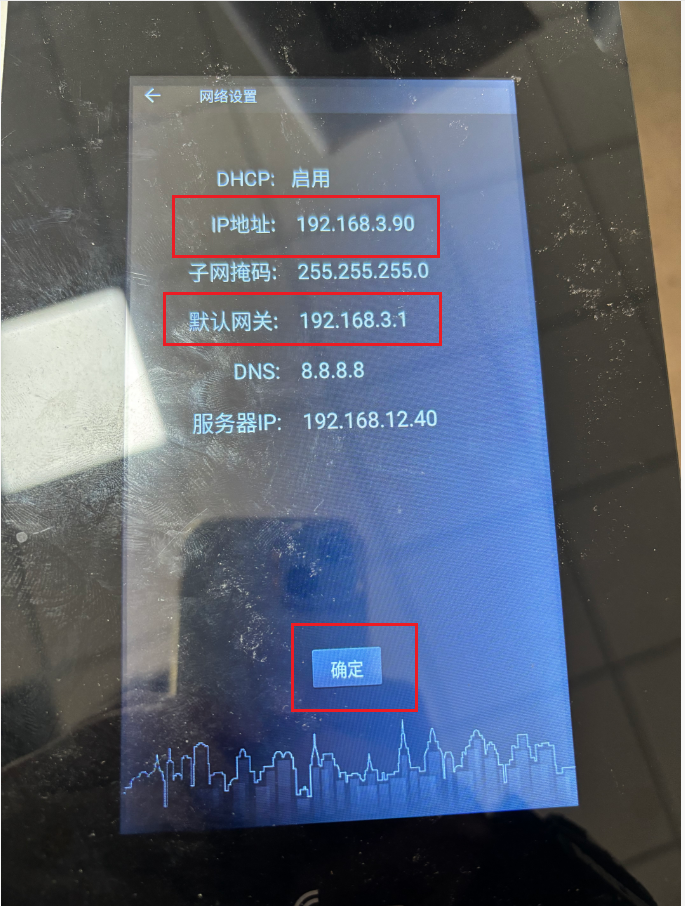

在系统设置界面点击进入网络设置界面，并修改IP地址和默认网关，使其的网段与路由器的网段一致

![](/media/202511/5_1763641317.png)

#### 4、确认配置情况

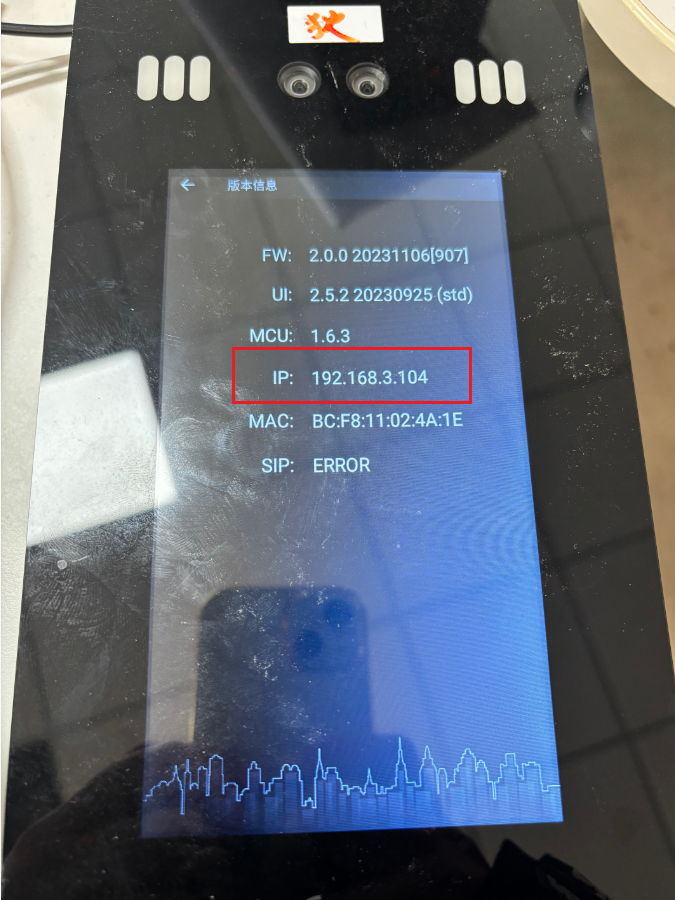

在系统设置界面点击进入版本信息界面，查看门口机的IP的网段是否正确

![](/media/202511/6_1763641325.png)

## 三、智慧屏配置

#### 1、房号设置

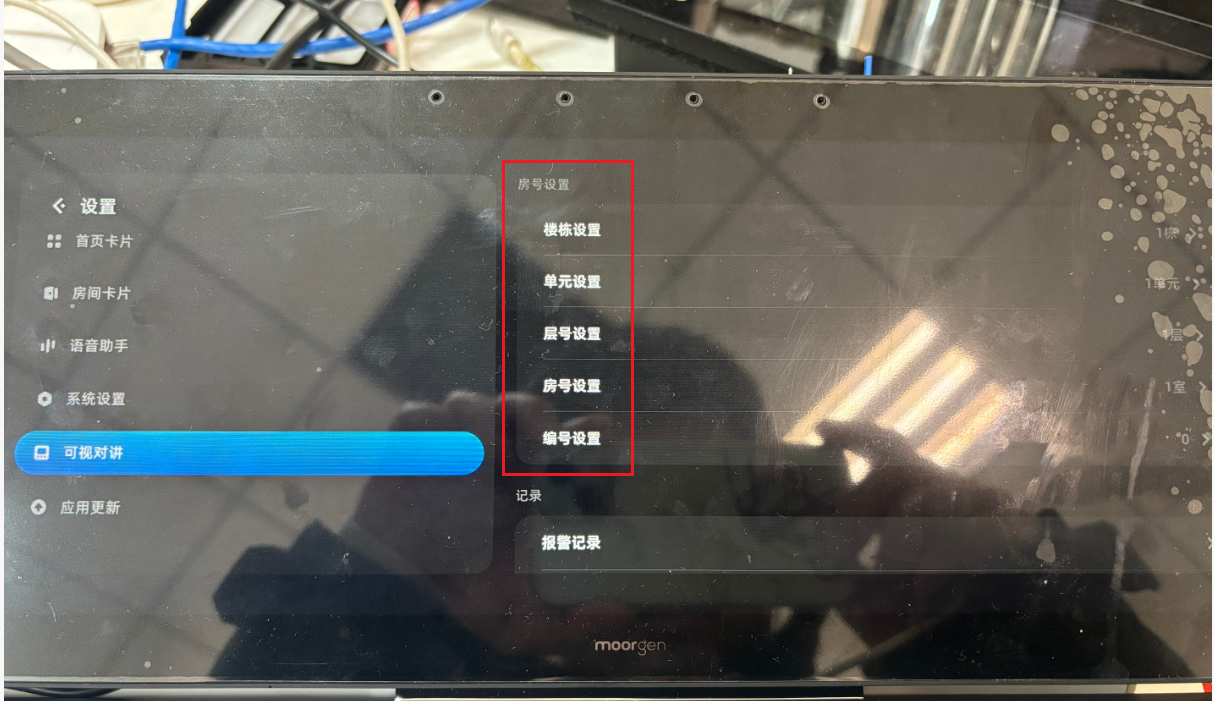

进入智慧屏的设置中的可视对讲界面，并依次配置楼栋设置、单元设置、层号设置、房号设置、编号设置

注意：1、楼栋设置和单元设置需和门口机上的栋号、单元一致

2、若只有一个门口机，则智慧屏上的编号设置为0

![](/media/202511/7_1763641333.png)

## 四、对讲测试

#### 1、智慧屏查看门口机监控

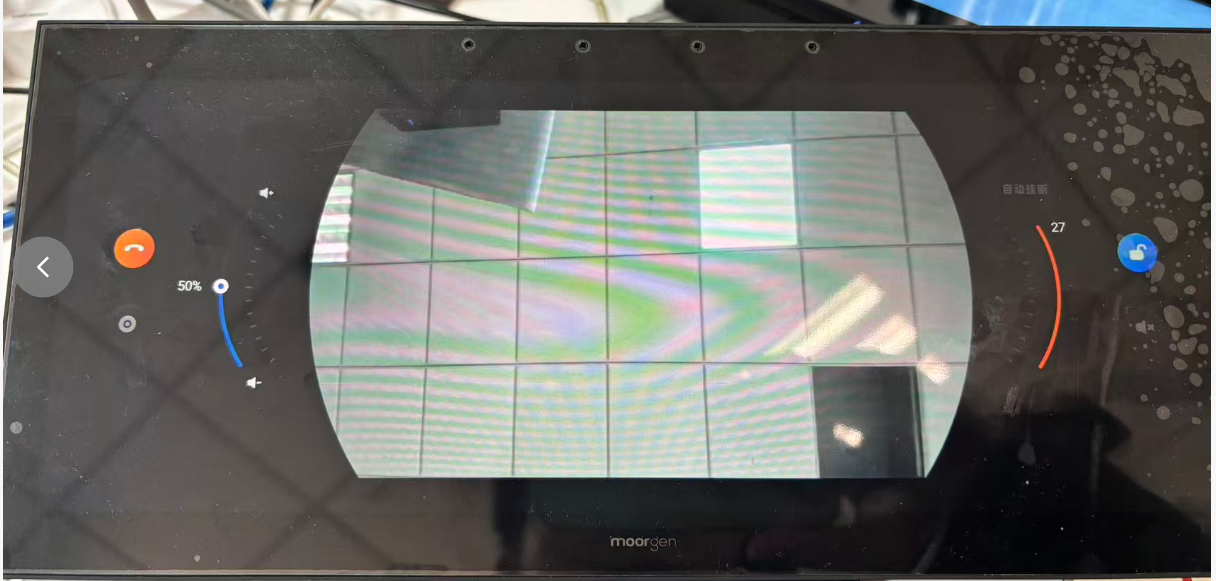

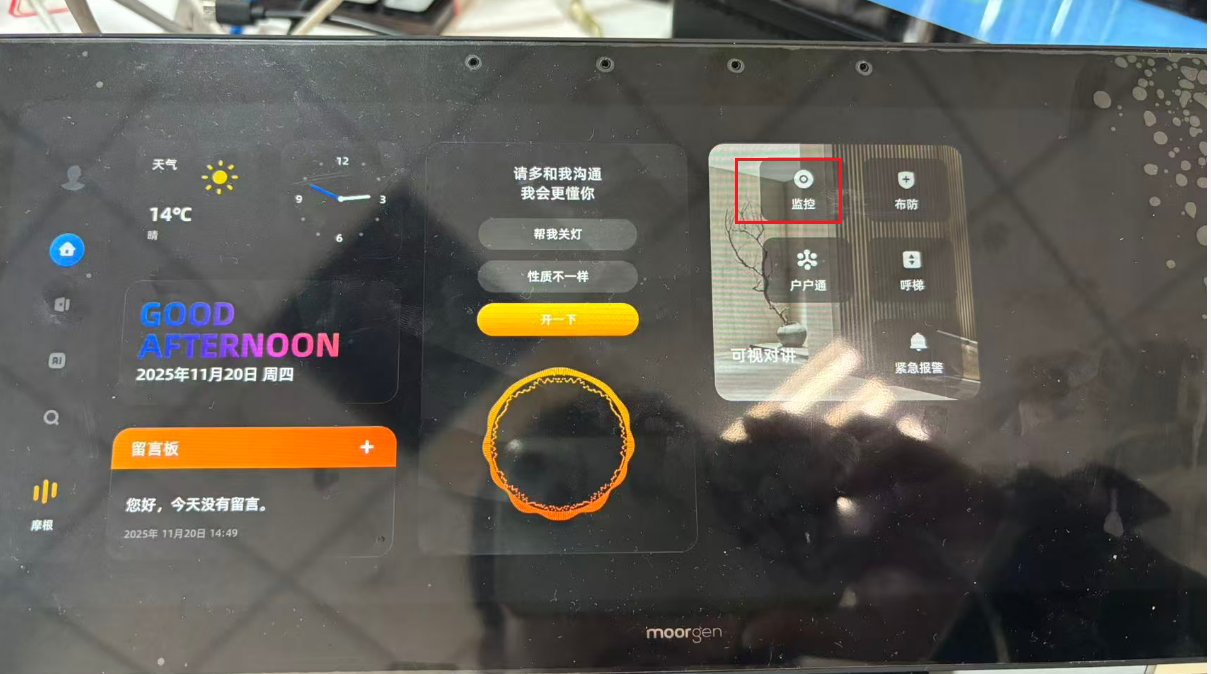

在智慧屏得首页点击可视对讲卡片上的监控，有画面且界面中的功能正常可控即可

![](/media/202511/8_1763641361.png)

![](/media/202511/9_1763641377.png)

#### 2、门口机呼叫智慧屏（例楼栋：1；单元：1；层号：1；房号：1；编号：0）

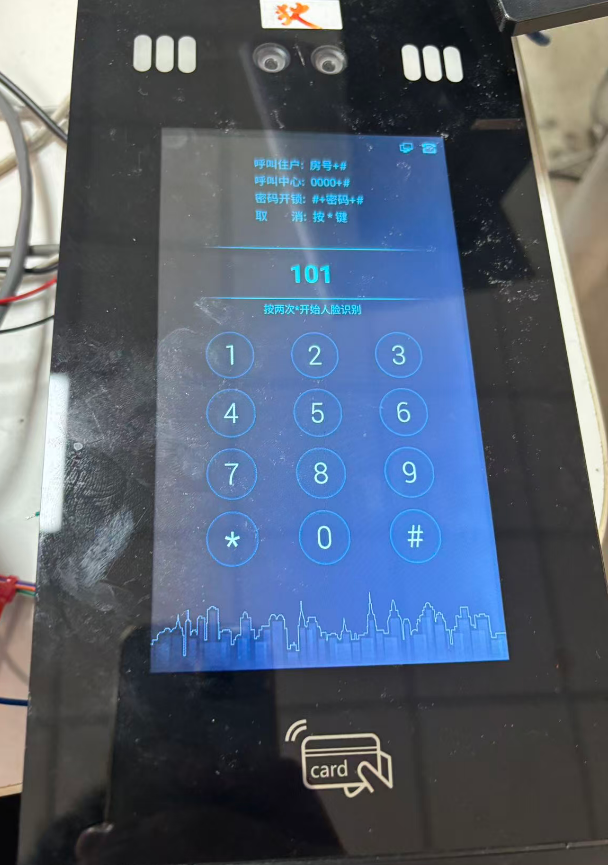

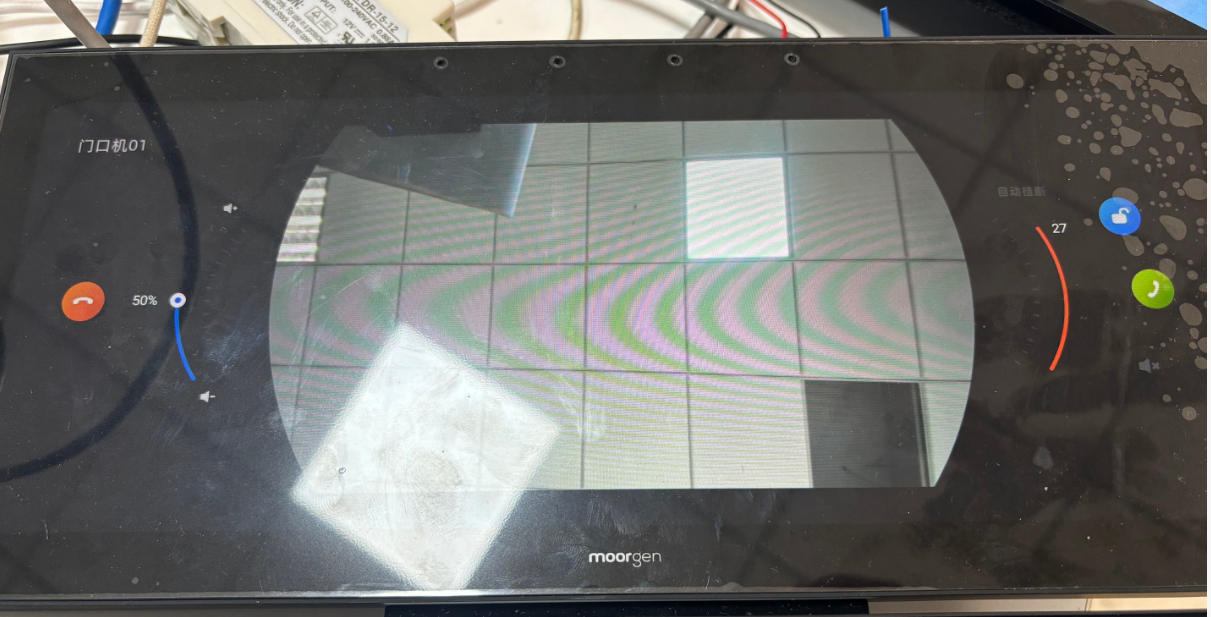

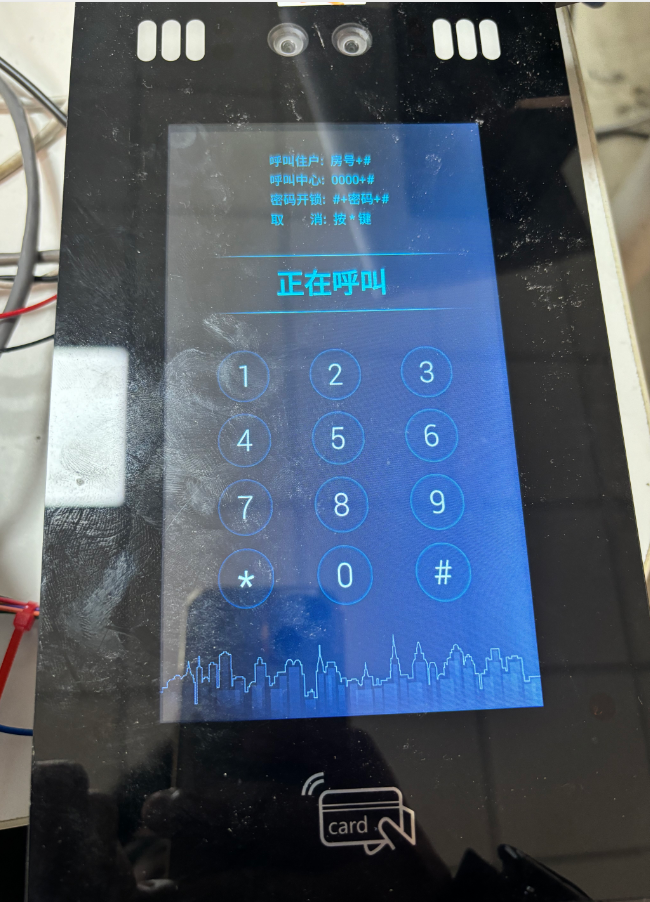

在门口机上拨号输入101，等待门口机呼叫智慧屏。门口机未提示呼叫失败，且智慧屏正常弹出呼叫弹窗即可

![](/media/202511/10_1763641393.png)

![](/media/202511/11_1763641400.png)

![](/media/202511/12_1763641406.png)
